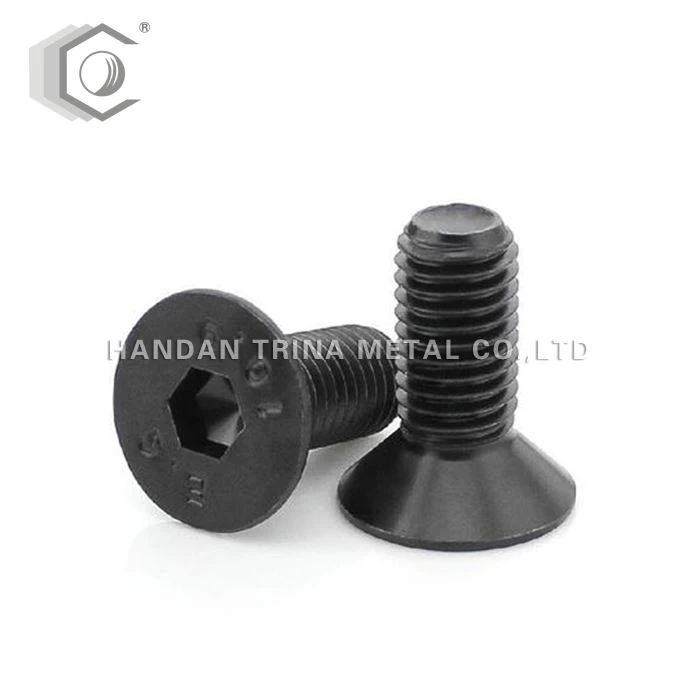

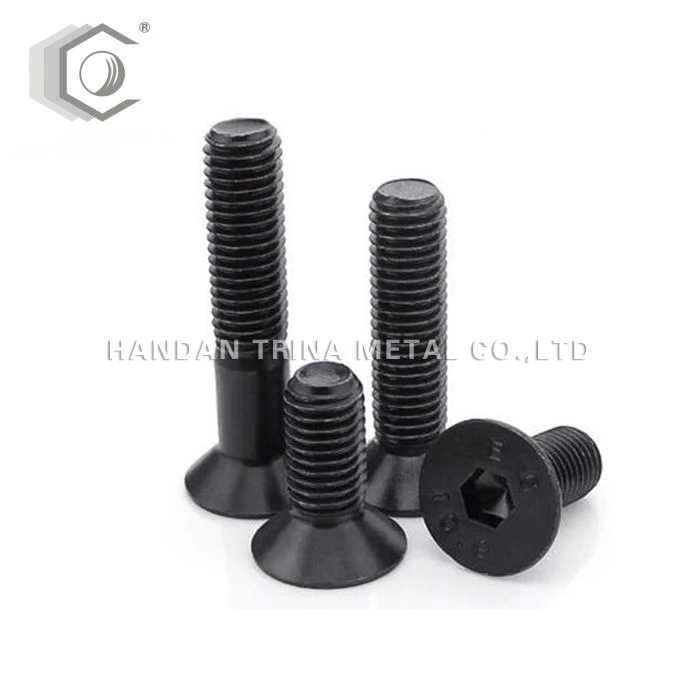

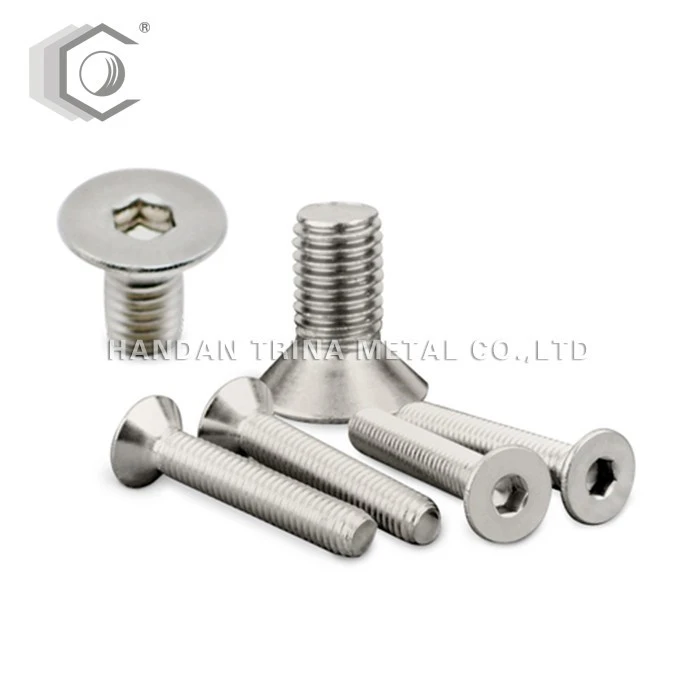

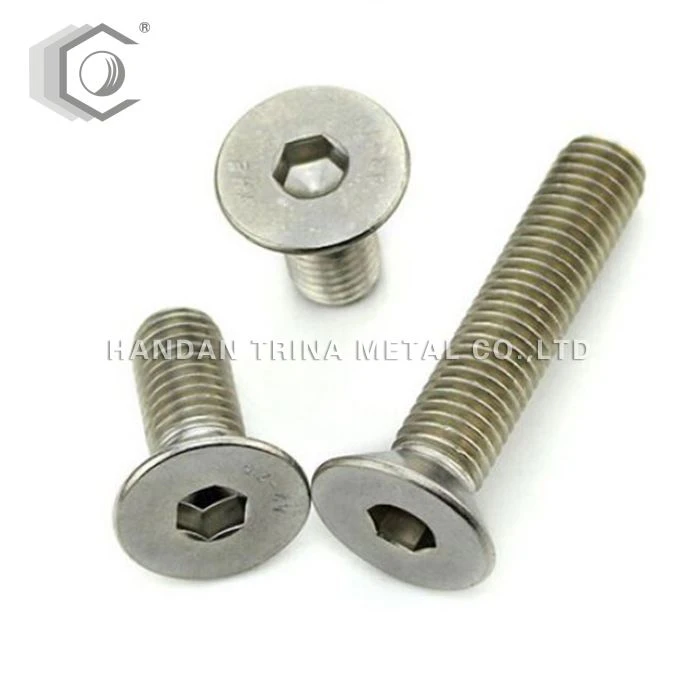

Unutarnji kutni vijci s upuštenom glavom nazivaju se i upušteni vijci i ravni mašinski vijci. Oni su vrsta građevinskih dijelova. Glava je konus od 90 stepeni, što je slično uobičajenom drvenom vijku. Glava ima utor za zatezanje alata, kao što su font, križ, šesterokut, kvinks, petougao itd.
Veličina: M3-M24
Površina: Zp / CRNA
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Učinak:
Na površini montažne rupe na spojnom dijelu obrađuje se konusna okrugla glava od 90 stepeni, a glava ravnog vijka stroja nalazi se u okrugloj čahuri i poravnava se s površinom spojnog dijela. Ravni mašinski vijci se u nekim prilikama koriste i sa ravnim mašinskim vijcima s polukružnom glavom. Ova vrsta vijaka je ljepša i koristi se na mjestima gdje površina može dopustiti malo izbočenje. Vijci igraju ulogu povezivanja dva ili više predmeta i prijeko su neophodni u svakodnevnom životu ili industrijskoj proizvodnji.
Instrukcije:
Vijci s upuštenom glavom uglavnom se koriste nakon ugradnje, površina dijelova se ne može podići, a pričvršćeni dijelovi imaju dvije debljine, takozvane debljine, što znači da je debljina pričvršćenog dijela veća od debljine glava upuštenog vijka Nakon što je vijak zategnut, još uvijek postoji dio navoja vijka koji ne ulazi u rupu s navojem. U ovom slučaju, upušteni vijak definitivno se može zategnuti. Obično postoji još jedna situacija, odnosno debljina pričvršćenih dijelova manja je od visine glave upuštenog vijka, što je često u limenim dijelovima u mehaničkoj opremi, kao što je spoj šarke šasije, vrata i kutija; lim opreme Priključak poklopca i opreme, itd. Zbog male debljine dijela, vijak kroz rupu pričvršćenog limova potpuno je konusna rupa. U ovom slučaju, kada je zategnuti vijak s upuštenom glavom, glava vijka nije konusna površina za sabijanje dijela lima, već se stisne dno glave vijka i vrh rupe s navojem. Iako vijak osjeća da je vijak zategnut, lim je zaglavljen umjesto da se pritisne. U ovom slučaju, iako vijak osjeća da je vijak pritegnut, lim Zlatni komad zaista nije zategnut. Ovo je vrlo česta situacija.
